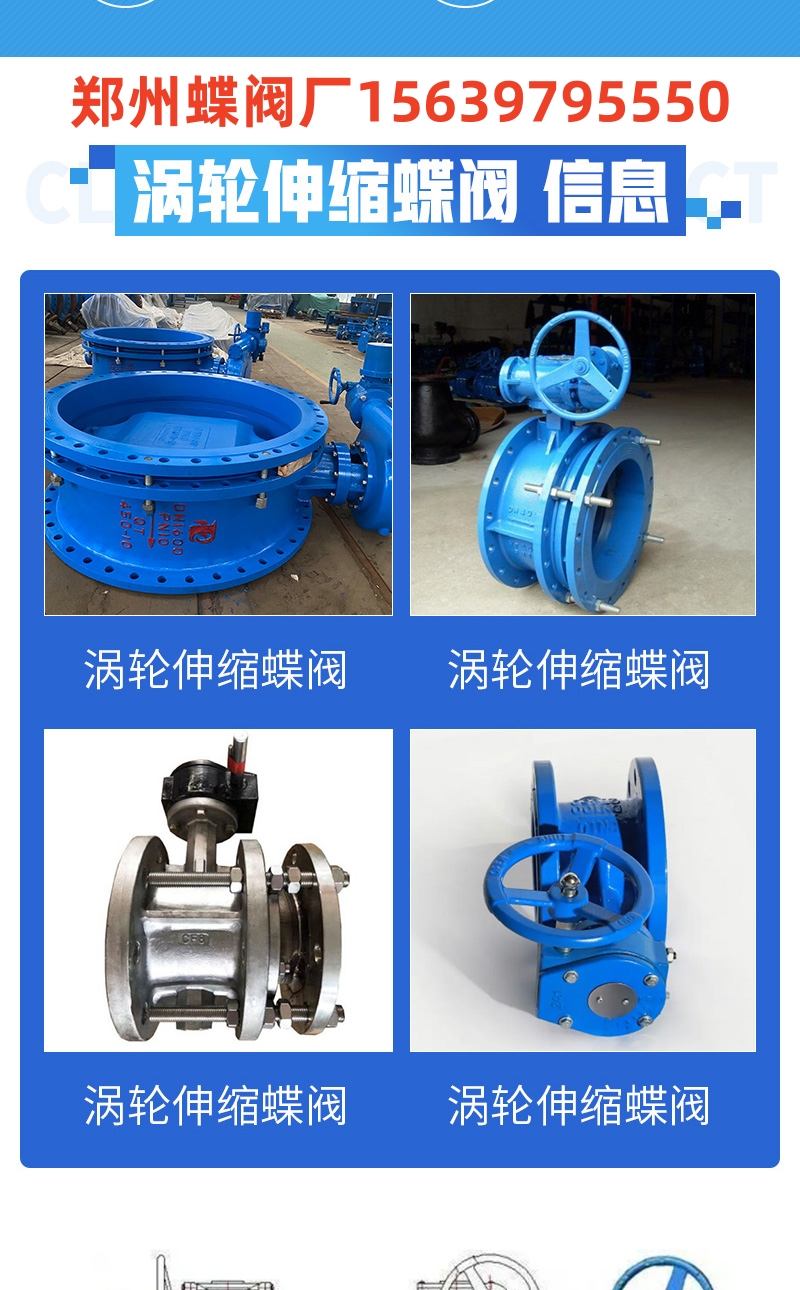

涡轮伸缩蝶阀的工作原理主要取决于其设计,其中蜗轮作为驱动部分,通过手动旋转手轮来驱动涡轮的工作,进而控制阀杆的运动。蝶板随阀杆旋转,可旋转至90°,完成打开和关闭操作。在0的旋转角度下°至90°管道介质的流量可以在两者之间进行调节和控制。该阀设计新颖、合理、结构独特,适用于温度≤80℃,公称压力≤1. 食品、医药、化工、石油、电力、纺织、造纸等6MPa的给排水、气体管道的调节流量和截流介质的作用,具有补偿管道热胀冷缩的作用。
蜗轮蝶阀结构简单,体积小,重量轻,只由少数零件组成。只需旋转90。°可快速启闭,操作简单。同时,阀门具有良好的流体控制特性。当法兰蝶阀处于完全开启位置时,蝶阀有两种密封类型:弹性密封和金属密封。弹性密封阀,密封圈可以嵌在阀体上,也可以附着在蝶板周围。
金属密封阀一般比弹性密封阀寿命长,但很难完全密封。金属密封可以适应较高的工作温度,而弹性密封具有温度限制的缺陷。
如果要求蝶阀作为流量控制,主要是正确选择阀门的尺寸和类型。蝶阀的结构原理特别适合制造大直径阀门。蝶阀不仅广泛应用于石油、煤气、化工、水处理等一般行业,也广泛应用于热电站的冷却水系统。
常用的蝶阀有两种:夹式蝶阀和法兰式蝶阀。夹式蝶阀用双头螺栓将阀门连接到两个管道法兰之间。法兰蝶阀在阀门上有法兰,阀门两端的法兰用螺栓连接到管道法兰上。
蝶板厚度是介质通过阀体时的阻力,因此通过阀门产生的压力降低很小,因此具有良好的流量控制特性。蝶阀有两种密封类型:弹性密封和金属密封。弹性密封阀,密封圈可以镶嵌在阀体上或附着在蝶板周围。
