气动蝶阀的结构特点是什么(图文)

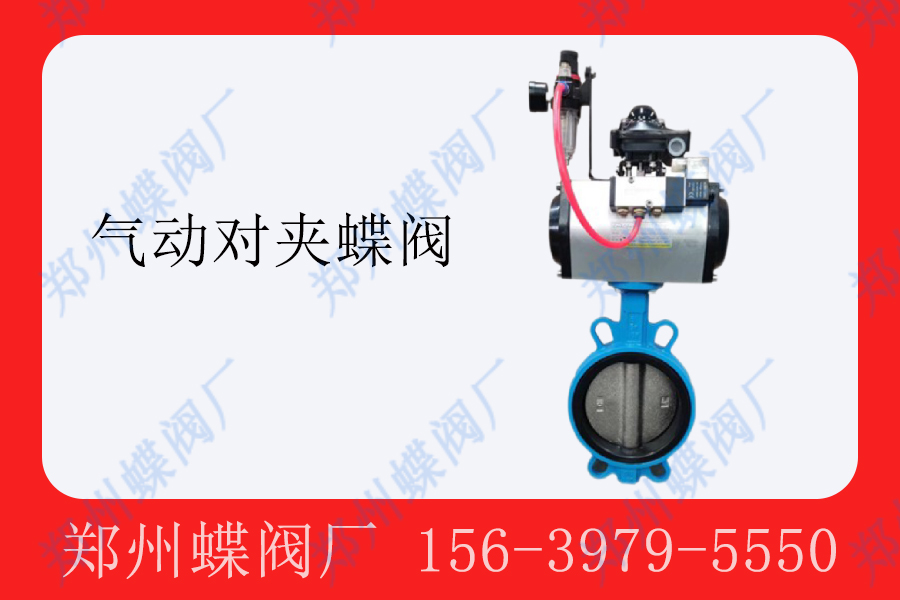

       气动蝶阀的结构主要由几个关键部分构成，整体设计兼顾了实用性和可靠性。阀体是阀门的主体，通常采用铸铁、球墨铸铁或不锈钢铸造而成，内部为流线型设计以减少流体阻力。根据安装需求，常见两种连接方式：对夹式利用法兰螺栓夹紧密封，结构轻便；法兰式自带连接法兰，适合高压管道环境。

       阀门的关键驱动元件是气动执行器，它负责将压缩空气的压力转化为扭矩，实现精准控制。执行器通常采用薄膜式或活塞式两种结构：薄膜式响应快、适合频繁操作；活塞式输出扭矩更大，能满足大口径阀门启闭需求。执行器与阀体之间通过驱动杆连接，部分执行器还自带手动操作模式，在紧急情况下仍能维持基本开关功能。

       蝶板是控制流体的核心部件，呈圆盘状，多数采用球面或透镜形设计增强密封性。阀轴贯通蝶板中心，材质通常为不锈钢，两端由轴承支撑确保启闭顺滑。蝶板与阀座之间通过橡胶、聚四氟乙烯或金属硬面组成密封副，根据介质特性可选用不同软硬材料——软密封零泄漏性强，金属硬密封适用高温（>150℃）工况。值得一提的是阀门采用双偏心设计：阀轴偏离蝶板中心和管道圆心，开闭时形成类似凸轮的"升离"动作，大幅降低磨损，延长使用寿命。

       气动蝶阀整体结构呈现紧凑化和模块化特征，维护时无需拆卸阀体即可更换密封件或执行机构，降低了使用成本。这种设计既满足工业环境对耐用性的严苛要求，又实现了轻量化安装。
